擺動式陶瓷耐磨出料閥介紹：
適用范圍：
本閥門主要用于火力發電企業的粉煤灰氣力輸送系統中，做進、出料閥、透氣閥、平衡閥、排氣閥、排堵閥，也可用作管路切換閥和卸灰閥。同時也可適用于水泥、礦山、造紙、化工等各類有磨損的干粉塵、水、蒸汽等介質在管道上作啟閉之用。
產品特點：
本閥門通過旋轉軸帶動閥板運動，使得閥門開關動作時的運動力為旋轉運動。氣動執行機構的活塞桿、密封填料不與介質直接接觸，大大延長了氣動執行機構的使用壽命。同時新穎獨特的設計很好的解決了同類閥門軸密封處物料外漏的情況。閥體采用精密鑄鋼件，密封填料采用耐磨耐高溫氟橡膠密封件，閥板與閥座間密封面采用耐磨硬質合金材料或耐磨增韌結構陶瓷，表面光滑，硬度可達60~70HRC，解決了密封面因物料沖刷而易被沖蝕、壽命不高的問題，使用壽命比普通材料閥門長5-10倍，為用戶帶來理想的使用效果和經濟效益，大大提高了設備運行的安全性、穩定性。
本閥具有密封性能好、耐磨性強、耐高溫、開關無卡瑟現象、無卡灰或積灰現象、使用壽命長等特點。 工作原理：
氣動執行機構通過轉軸和擺臂使得閥板轉動，閥板與密封面之間加載螺旋壓縮彈簧，彈簧力始終使閥板密封面與密封環面緊密貼合，且又允許閥板在垂直方向移動， 從而有助于補償閥門零部件的熱脹冷縮，并能克眼任何背壓變化對密封的影響，還能防止顆粒狀介質進入密封面之間。閥板密封面對密封環面在切線方向上的摩擦力 之差使得閥板能在啟閉過程中產生自轉，此特性使得密封面之間會產生研磨、拋光作用。所有的這些特點，使得這種閥門具有超長的使用壽命，為您的系統安全運行 提供了可靠的保證。
技術參數：
●公稱通徑：DN40-DN300（也可根據客戶需要定制）
●公稱壓力1.0-1.6MPa
●氣動執行器工作壓力：0.2-0.6MPa
●適用溫度：≤200℃（另有耐高溫型最高可耐400℃高溫）
●適用介質：粉煤灰、灰渣、干粉塵、固體顆粒、氣體、液體等。
●適用范圍：1、火力發電廠干灰系統（用做進、出料閥、透氣閥、平衡閥、排氣閥、排堵閥、卸灰閥）。
2、水泥、 化工、冶金、造紙、制藥等行業中散狀物料輸送系統。
3、各類有磨損的介質在管道上作啟閉之用。
公稱通徑：DN50-DN300(全通徑)公稱壓力：1.0Mpa 適用溫度：≤280° 適用介質：干灰、粉煤、物料及含顆粒物介質等。 |

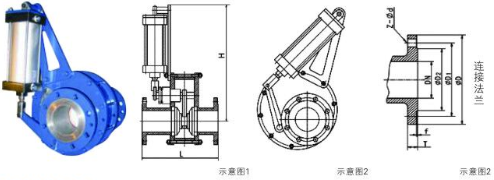

| 公稱壓力 | 公稱通徑 | L | D | D | D | T | F | H | z-Ød |
| 1.0MPa |
DN50 | 200/340 | 160 | 125 | 100 | 16 | 3 | 340 | 4-18 |
| DN65 | 220/340 | 180 | 145 | 120 | 18 | 3 | 400 | 4-18 | |
| DN80 | 250/340 | 195 | 160 | 135 | 20 | 3 | 450 | 8-18 | |
| DN110 | 280/350 | 215 | 180 | 155 | 20 | 3 | 502 | 8-18 | |
| DN125 | 320/350 | 245 | 210 | 185 | 22 | 3 | 610 | 8-18 | |
| DN150 | 360/380 | 280 | 240 | 210 | 22 | 3 | 698 | 8-23 | |
| DN200 | 360/380 | 335 | 295 | 265 | 24 | 3 | 828 | 8-23 | |
| DN250 | 400 | 390 | 350 | 320 | 26 | 3 | 910 | 12-23 | |
| DN300 | 450 | 440 | 400 | 368 | 26 | 4 | 990 | 12-23 |
