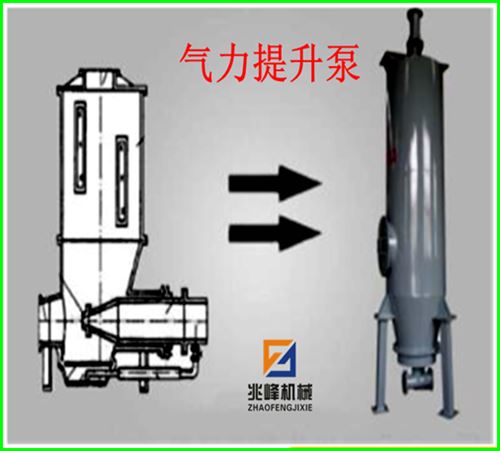

氣力提升泵

氣力提升泵輸送系統主要由泵體，輸送管道及氣源三部分組成，氣力提升泵具有占地面積小，安裝方便，運行可靠，操作簡捷，在運行過程中設備本身幾乎無磨損，工作時泵體內部無……

相關內容

旋轉輸粉泵/旋轉供料器
料封泵/粉體輸送泵
氣力輸送AV泵/灰槽泵
管鏈式輸送機/拉鏈式輸送機
氣力輸送設備/倉泵
負壓真空上料機/吸料機

咨詢電話：18638014388(微信同號)

氣力提升泵介紹
鄭州兆峰氣力提升泵輸送系統主要由泵體，輸送管道及氣源三部分組成，氣力提升泵具有占地面積小，安裝方便，運行可靠，操作簡捷，在運行過程中設備本身幾乎無磨損，工作時泵體內部無壓力，故其上部給料管道不需要鎖風裝置；且提升泵還可以克服喂料設備瞬間喂料不均勻造成的供料波動現象。氣力提升泵是一種垂直提升用的氣力輸送設備。它可以代替提升機，在提升高度超過30m時使用較為經濟。氣力提升泵設備結構簡單，操作方便可靠，無粉塵、磨損��；但提升高度低時，電耗高于提升機。
氣力提升泵工作原理
氣力提升泵相當于一臺低壓流態化倉罐，提升泵的上部為泵體，下部為氣化室，中間隔有多孔透氣板。一次風出口裝有噴嘴，對準輸料管：輸料管下部出口裝有膨脹倉，二次風與氣化室相連，透過透氣層，將灰吹起形成癱態化狀態;輸送的物料隨來自噴嘴的壓縮空氣流通過提升管向上輸送。其風量由球閥來調節，氣源由羅茨風機供給。　打開氣源閥門給氣力提升泵進風管供氣，同時調節流化氣風管上的球閥，使物料在提升泵下部的流化倉內充分流化，這時當供給進風管的氣源壓力達到額定值時，由噴嘴高速噴出的空氣流產生的牽引力引導已被流化的粉狀物料沿著泵體*的輸送管及外接的管道提升至所需高度。
氣力提升泵結構：
氣力提升泵系統由TL型氣力提升泵、氣力提升管、料氣分離器、羅茨鼓風機等組成。

氣力提升泵技術參數：

規格	DN800	DN1000	DN1250	DN1400	DN1600
泵體內直徑	d=800	d=1000	d=1250	d=1400	d=1600
進料管規格	&219*;6	&273*6.5	&325*8	&283*8	&384*8
出料管規格	&159*4.5	&219*6	325*8	&283	&384
輸送能力	22t/h	50t/h	80t/h	85t/h	125～170t/h
提升高度	100m	100m	100m	65m	65m
空氣需求量	20m3/min	30～45m3/min	100m3/min	80m3/min	140～200m3/min
風機壓力	0.06Mpa	0.06Mpa	0.06Mpa	0.06Mpa	0.06Mpa
物料溫度	<120℃	<120℃	<120℃	<120℃	<120℃
物料含水量	<1%	<1%	<1%	<1%	<1%
設備總高	H=6000mm	H=6500mm	H=8913mm	H=8700mm	H=9140mm
設備總重	1500kg	2000kg	2600kg	3500kg	3930kg
安裝尺寸	&800-3*M20	1000-3*M20	&1250-3*M20	&1400-3*M20	&1600-3*M20
